主要用途及特征

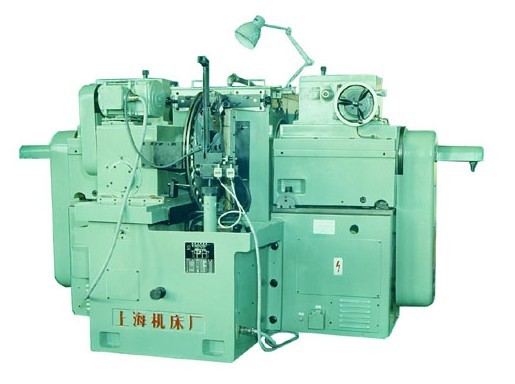

?   MY7760型立軸圓盤送料雙端面磨床，主要適用于對圓錐軸承套圈不等面的磨削，也適用于加工一般軸承套圈、活塞環、手表夾板等零件的兩個端面。
? 機床除了能磨削一般金屬材料，也能磨削非金屬材料，由于生產率高，特別適宜于大批生產。
機床的結構特征：
?   有上下兩個磨頭，上磨頭的轉速能無級變速。
? 上下磨頭的進給有手動進給、機動進給、快速升降三種形式。
?   工作臺送料盤為直流電機可控硅無級變速。
? 有液壓砂輪修整器。

技術規格

工件直徑	3～60mm
工件厚度	5～60mm
砂輪尺寸（外徑×寬×內徑）	500×75×305mm
磨頭主軸轉速	900r/min
磨頭移動行程	135mm
送料轉速	0.5~2.5r/min
磨頭磨削進給量	0.005~0.04mm
磨頭修整進給量	0.005~0.04mm
砂輪修整速度	0.5~1.5m/min
電機總功率	17.55kw
機床外形尺寸（長×寬×高）	3010×1500×1700mm
機床重量	5000kg

由于技術不斷發展,本參數僅供參考.

技術規格

工件直徑	3～60mm
工件厚度	5～60mm
砂輪尺寸（外徑×寬×內徑）	500×75×305mm
磨頭主軸轉速	900r/min
磨頭移動行程	135mm
送料轉速	0.5~2.5r/min
磨頭磨削進給量	0.005~0.04mm
磨頭修整進給量	0.005~0.04mm
砂輪修整速度	0.5~1.5m/min
電機總功率	17.55kw
機床外形尺寸（長×寬×高）	3010×1500×1700mm
機床重量	5000kg

由于技術不斷發展,本參數僅供參考.
