主要用途：

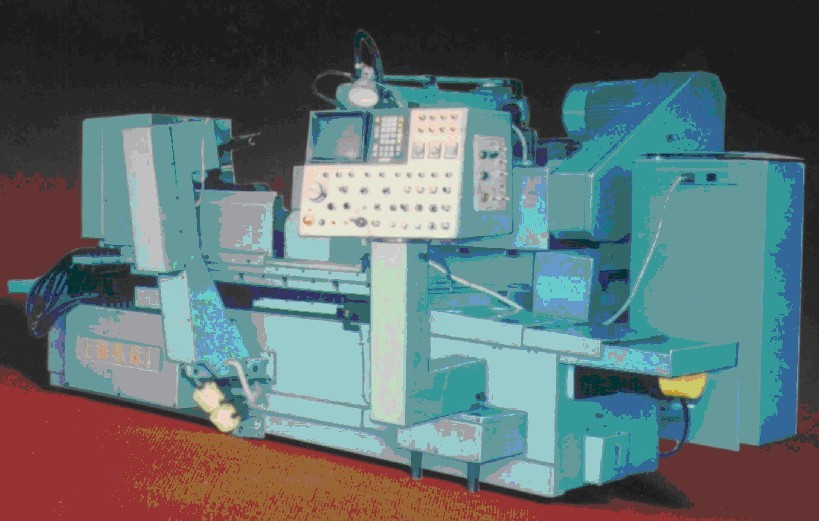

H173型曲軸主軸頸磨床適用于大批量生產中磨削曲軸的主軸頸。機床能在曲軸一次安裝中完成多檔軸頸的自動磨削循環，也可以根據需要實現單軸頸自動磨削循環。對于不同的加工，機床配備專門的曲軸調整裝置和配件裝置。
結構特征：
a、機床采用日本FANUC公司數控系統和直流伺服驅動裝置，實現磨削循環中工作臺的自動跳檔，砂輪架的自動切入和粗、精、微進給轉換間隔停留，以及砂輪修正器的自動修整循環。
b、工件自動對刀和自動測量裝置分別為意大利MARPOSS公司的徑向主動測量儀和單向?qū)Φ秲x。
c、自動磨削循環程序以CRT屏幕顯示。
d、具有可靠的自動聯鎖。
主要技術規格及參數：

主要規格

最大工件回轉直徑×最大工件長度

φ320×1000mm

加工范圍

中心高		255mm
工件最大回轉直徑		φ320mm
在中心架上可磨直徑		φ75mm
工件最大安裝長度		1000mm
頭尾架頂尖間距		1000mm

頭尾架

頭架回轉可能性	不能
主軸回轉可能性	不能
轉速	粗磨	120r/min
	精磨	80r/min
頭架頂尖（莫氏）圓錐號		#5
尾架頂尖（莫氏）圓錐號		#5

工作臺

最大縱向移動量	800mm
上工作臺回轉可能性	能
移動速度	1～4000mm/min
手搖脈沖發生器每脈沖當量	0.001mm

砂輪架

絲桿最大行程		400mm
移動速度		0.1-2500mm/min
手搖脈沖發生器每脈沖當量		0.0005mm
主軸直徑		120mm
主軸轉速		780r/min
砂輪直徑		最大1100mm，最小900mm
砂輪線速度		45m/sec
自動切入進給		有
延時停留		有
自動微量進給		有
自動修正及補償		有
自動對刀		有
自動測量		有
手動脈沖進給	工作臺	有
	砂輪架	有

機床電動機總功率 29.68KW

機床外形尺寸和凈重

長×寬×高	4780×3452×1800
凈重（Kg）	11000

機床裝箱尺寸毛重

長×寬×高	＃1	3750×2950×2250
	＃2	3580×1450×1700
	＃3	2050×1000×2400
毛重（Kg）	＃1	10000
	＃2	3000
	＃3	1600

由于技術不斷發展,本參數僅供參考.
