主要用途：

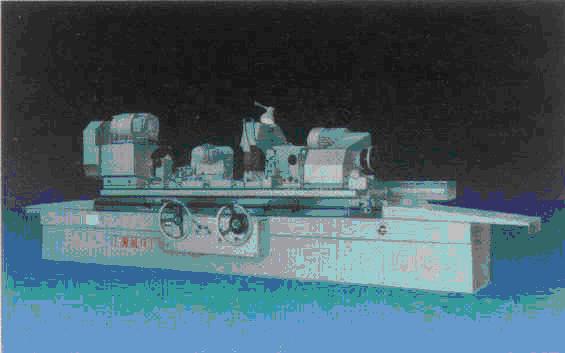

本機床系專用于磨削中小型軋機上的具有中高度或中凹度型面的軋輥，脫開仿模裝置后，能磨削圓柱形的輥身和其它外圓工件。適宜加工精度和光潔度高的軋輥。
結構特征：
a、機床工作臺縱向移動，可液壓作無級調速。
b、砂輪架橫向進給亦可由液壓作微量自動進給和快速進退或用手動進給，并備有磨頂尖裝置等必要的附件。
c、工件、砂輪、油泵、冷卻泵、磨頂尖裝置等分別由單獨電機驅動。

主要技術規格及參數：

(1)主要規格

最大磨削直徑×最大工件長度

φ400×1700mm

(2)加工范圍

中心高		270mm
頂尖距（脫開仿模裝置）		2000mm
可磨直徑		最小φ80mm、最大φ400mm
最大可磨長度		輥身900；軋輥（對稱）1700mm
最大可磨中高或中凹量		1/1000mm
工件最大重量		1000Kg

（3）工作臺

最大回轉角度	±0°10’
最大縱向移動量	2100mm
速度范圍	0.05～3m/min

（4）頭尾架

頭架撥盤轉速	10～200r/min
頭尾架頂尖（公制）圓錐號	80
尾架套筒移動量	70mm

（5）砂輪架

自動周期進給	有
手動微量進給量	0.0025mm
砂輪架上墊板間調節量	向前120；向后50mm
絲桿行程	250mm
進給手輪一轉移動量	粗4mm；細0.5mm
進給手輪刻度值	粗0.02mm；細0.0025mm
旋鈕上一格代表砂輪架補償	粗0.02mm；細0.0025mm
快速進退量	100mm
主軸轉速	最大890r/min；最小448r/min
砂輪直徑	最大750mm；最小550mm
砂輪線速度	最大35m/s；最小12.9m/s
主軸直徑	100mm

(6)液壓系統

油泵型式		GPA2-16-E-20-R
額定壓力		6.3MPa
排量		16mL/r
油壓筒直徑	快速進退	90mm
	工作臺	90mm
油路調整壓力		1.0～1.3MPa

(7)冷卻系統

冷卻泵型式	GL1-50
流量	50L/min

(8)機床電機總功率 21.15KW

(9)機床外形尺寸和凈整

長×寬×高	6020×2620×1600 mm
凈重	12000Kg

(10)機床裝箱尺寸和毛重

長×寬×高	6050×2600×2200 mm
毛重	15500 Kg

工作精度：

出廠合格標準(Q/JBAG15-91 企業標準)

工作精度P1 (試件：φ120×1000) 檢驗性質：磨削頂尖間試件的精度

檢驗項目	允差
a)圓度	0.002mm
b)直徑一致性	0.005mm
c)表面粗糙度	Ra 0.04μm

工作精度：P2 (試件：φ120×700) 檢驗性質：磨削頂尖間帶中高試件的精度

檢驗項目	允差
a) 圓度	0.002mm
b）中高度	0.03～0.06mm
c)輥身中高度對稱性	0.01/100mm
d) 表面粗糙度	Ra0.04μm

主要附件：

名稱	件號或標記	規 格	數量	備注
百分表裝置	MQ8450-44		2套
砂輪外圓端面修整器	MQ8450-61A		1套
開式中心架	MQ8450-68		2套
紙帶過濾機	GL1-50		1套
砂輪壓緊法蘭盤	HJX37-100		2套	其中一套在機床上
機床墊鐵	HJX81-2		13件
測量橋板	MQ8450-85-001		1
板手	MQ8450-85-002		1

由于技術不斷發展,本參數僅供參考.
