主要用途-和特征:

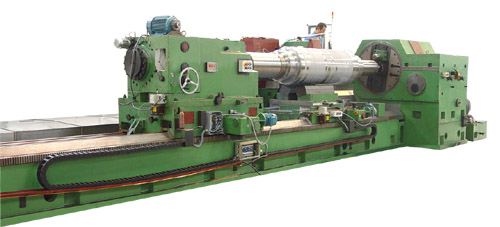

本機床專用于冶金、造紙、橡膠、印機等行業磨削各類大型軋機工作輥及支承輥，各種壓機的金屬、非金屬壓延輥等。
機床可磨削圓柱形、圓錐形、輥面、輥頸、中凸、中凹正弦曲線，拋物線、弧線、CVC曲線以及用戶自定義曲線輥面。
機床采用德國SIEMENS六軸數控系統分別控制拖板往復運動（Z軸）、砂輪架切入進給循環（X軸）、砂輪偏小擺動進給（U軸）、自動測量（X1X2軸）、砂輪磨損測量和快速接近（X3軸）等。
機床具有砂輪快速趨近工件、各類輥形曲線的生成、錐面磨削、端進給、錐度誤差補償、砂輪磨損補償、曲線誤差補償、恒線速、恒功率等控制功能。
機床配有自動測量裝置，能測量工件直徑、圓度、圓柱度、同心度、輥形誤差，其測量數據可反饋到數控磨削程序并進行自動補償。同時測量數據運算處理后按測量項目打印出曲線圖形和誤差數據。
機床對所有磨削工序按編制的程序和工作參數能自動轉換。
機床頭架由直流電機無級調速驅動。
砂輪主軸、偏心套筒均采用高壓靜壓軸承支承，潤滑油箱恒溫控制。
砂輪架導軌采用閉式靜壓潤滑導軌，拖板導軌采用靜壓貼塑導軌。

規格和主要技術參數：

最大磨削直徑：	1000mm
最小磨削直徑：	80mm
最大磨削長度輥面：	6000，8000，1000，12000mm
頂尖距：	4000-10000mm
最大工件重量：	25000kg
最大中高（中凹）量：	2mm
砂輪直徑：	750mm
砂輪線速度；	45m/s
機床電機功率：	45kw

由于技術不斷發展,本參數僅供參考.

規格和主要技術參數：

最大磨削直徑：	1000mm
最小磨削直徑：	80mm
最大磨削長度輥面：	6000，8000，1000，12000mm
頂尖距：	4000-10000mm
最大工件重量：	25000kg
最大中高（中凹）量：	2mm
砂輪直徑：	750mm
砂輪線速度；	45m/s
機床電機功率：	45kw

由于技術不斷發展,本參數僅供參考.
