用途與特征

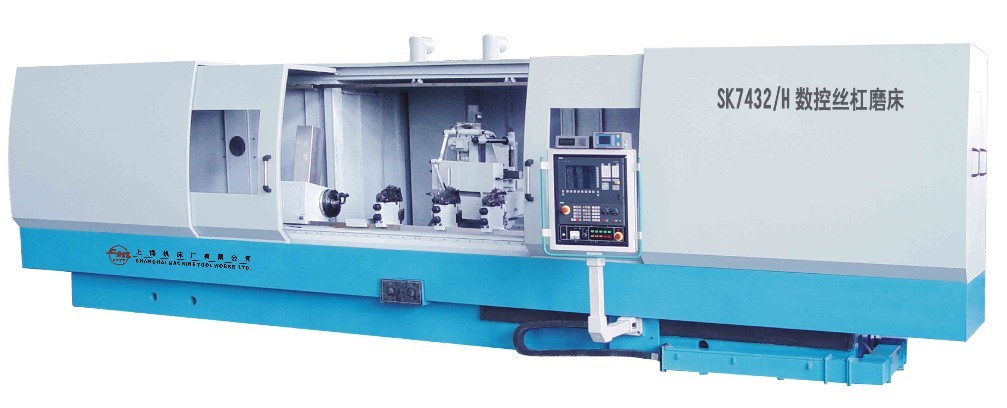

     該磨床系加工范圍較廣的精密螺紋磨床，主要用于批量磨削高精度滾珠絲桿，還可以磨削蝸桿。

本機床采用工作臺移動式機床布局。

機床總體⊥型布局，前后床身分離，工作臺移動式。工作臺采用平-V導軌，滾柱框形式，交流伺服電機驅動高精度進口滾柱絲桿實現縱向運動。

頭架主軸采用活頂尖，交流伺服電機驅動，無級調速。尾架采用可調錐度雙層結構，并有工件熱伸長指示。

     砂輪主軸軸承采用高精度進口預載滾動軸承，主軸轉速采用變頻調速。砂輪架導軌采用重型直線滾動導軌，交流伺服電機驅動高精度滾柱絲桿實現橫方向運動。

砂輪修整采用兩軸聯動金剛石滾輪修整，亦可采用成形金剛石滾輪修整。配有帶溫控的冷卻油箱，工件冷卻配有上、下二個方向噴嘴，并配有工件全長冷卻噴淋裝置。機床采用全封閉罩殼，并配有吸霧裝置。

電氣數控系統采用西門子840D，五軸三聯動控制。

主要規格與參數

Main Specification & Parameters

一、范圍

最大安裝直徑

Ф320mm

最大工件長度（頂尖距）

3200(SK7432/H),4200(SK7432/4000-H)mm

工件最大重量

500(SK7432/H),800(SK7432/4000-H)kg

二、主要規格

中心高

200 mm

中心架上可磨直徑

最?。骇?0mm，最大：Ф200 mm

可磨螺紋長度

2950 (SK7432/H), 3950 (SK7432/4000-H) mm

頭架頂尖

莫式＃5 mm

尾架頂尖

莫式＃5 mm

可磨公制螺紋導程（包括英制）

1~80 mm

可磨螺紋法向截面形式

雙圓弧，梯形，三角螺紋

雙圓弧砂輪修正范圍

R 1.7-13mm

砂輪在垂直面最大回轉角度

±45°

三、主要部件特性

1．頭架

主軸回轉的可能性

可以

體殼旋轉角度

無

工件轉速范圍

0.5~50r/min

2．臺面

最大臺面行程

3000(SK7432/H),4000(SK7432/4000-H)mm

最小臺面進給

  0.001(數控進給量)mm

最大臺面移動速度

4000mm/min

3．砂輪架

砂輪線速度

35(普通砂輪)m/s

最小砂輪進給

0.001(數控進給量)mm

最大砂輪架移動速度

2000mm/min

砂輪尺寸

500×10,15,24×305(可磨至375×10,15,24×305)mm

4．尾架

尾架頂尖移動量

40mm

移動方式

手動

5．冷卻系統

流量

100L/min

6．機床電機功率

頭架交流伺服電機

  2.5KW

砂輪架電機

  5.5KW

工作臺縱向移動伺服電機

  5.1KW

砂輪架橫向移動伺服電機

  3.3KW

修整器水平進給伺服電機

0.52KW

修整器垂直進給伺服電機

0.52KW

修整器金剛滾輪驅動電機

0.15KW

由于技術不斷發展,本參數僅供參考.
