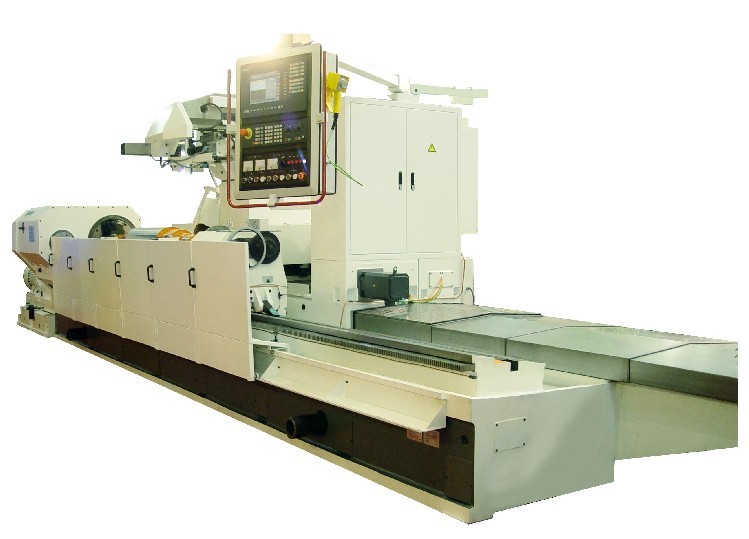

8463/H型數控軋輥磨床，適用于磨削冶金工業中軋機上的工作輥和支承輥，造紙工業中紙機上的軋輥，橡膠工業中的各種壓輥，印染工業中的各種金屬和非金屬壓輥等的各種形狀輥面和支撐端的外圓。除此之外還能磨削長筒形零件的外圓，亦可用于磨削大直徑輥面及長軸類零件的外圓。
本機床采用砂輪架移動式機床布局，砂輪架拖板作縱向往復移動；砂輪架在拖板上作橫向運動，砂輪主軸旋轉和主軸偏心旋轉均由靜壓軸承支承。機床具有中凸（凹）機構，裝置于砂輪架中以產生微量進給磨削中凸（凹）量。工件只作旋轉運動并可無級調速。砂輪架導軌采用靜壓導軌,拖板導軌采用靜壓貼塑導軌。機床配有可調整的中心架以支承不同直徑的工件。
機床采用西門子840D數控系統，控制砂輪架拖板縱向進給、砂輪架橫向進給、中凸（凹）機構及測量（帶測量裝置）等運動，實現機床的四軸兩聯動，機床可實現自動進給、自動補償?shù)饶ハ餮h(huán)。砂輪主軸旋轉和主軸偏心擺動潤滑，配有獨立靜壓油箱并具有溫控功能。導軌潤滑油由床身內的油池提供。冷卻系統采用大流量，帶磁性分離器和紙質過濾冷卻液箱。本機床備有自動測量裝置和砂輪動平衡儀等，供用戶在訂貨時根據需要選購。

規格和主要技術參數：

磨削直徑最大/最?。?nbsp;	630/100mm
最大工件長度：	4000mm
最大工件量：	6000kg
砂輪線速度；	45m/s
中心架可支承直徑：	100-350mm
頭架頂尖：	100（公制）mm
尾架頂尖：	100（公制）mm
工件轉速范圍：	（無級）5-150r/min
砂輪尺寸：	φ750×75×φ305mm
最大中凸（凹）量：	（半徑上）1mm
尾架頂尖移動量：	100mm

由于技術不斷發展,本參數僅供參考.

規格和主要技術參數：

磨削直徑最大/最?。?nbsp;	630/100mm
最大工件長度：	4000mm
最大工件量：	6000kg
砂輪線速度；	45m/s
中心架可支承直徑：	100-350mm
頭架頂尖：	100（公制）mm
尾架頂尖：	100（公制）mm
工件轉速范圍：	（無級）5-150r/min
砂輪尺寸：	φ750×75×φ305mm
最大中凸（凹）量：	（半徑上）1mm
尾架頂尖移動量：	100mm

由于技術不斷發展,本參數僅供參考.
