規格及主要技術參數Main Specifications
|
項目
|
Item
|

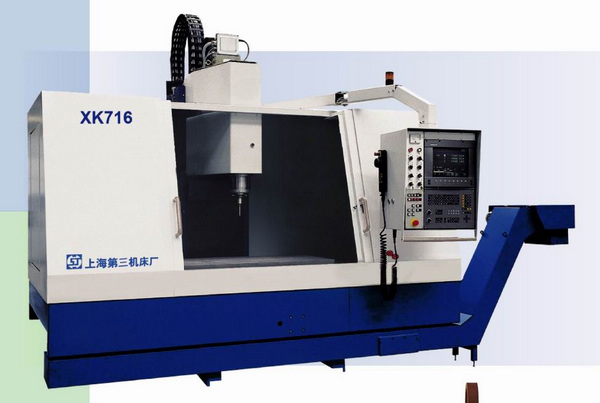

XK716
|
|
工作臺臺面尺寸（寬X長）
|
Table size ( W X L )
|
590 X 1450 mm
|
|
工作臺T型槽（槽數X槽寬X槽距）
|
Table tee slots (slot number X slot wide X slot distance)
|
18 X5 X125 mm
|
|
工作臺最大承重
|
Max load of table
|
1350kg
|
|
X/Y/Z向行程
|
X/Y/Z travel
|
1270/610/760 mm
|
|
X/Y/Z導軌形式
|
X/Y/Z guideway type
|
滑軌
|
|
X/Y/Z快速移動速度
|
X/Y/Z Rapid speed
|
20 m/min
|
|
切削進給速度范圍
|
Cutting feed speed range
|
1~8000 mm
|
|
主軸中心線至主柱導軌面距離
|
Distance from spindle center to vertical guideway
|
635 mm
|
|
主軸端面至工作臺面距離
|
Distance from spindle nose to table surface
|
150~910 mm
|
|
主軸錐孔
|
Taper of spindle
|
ISO 50
|
|
主軸電機功率
|
Spindle motor power
|
11 / 15 kw
|
|
主軸轉速范圍
|
Spindle speed range
|
20~6000 rpm
|
|
主軸最大輸出扭距
|
Max. output of spinder
|
95.4 N.m
|
|
定位精度
|
Position accruacy of coordinate
|
±0.010 mm
|
|
重復定位精度
|
Repeatability
|
±0.005 mm
|
|
機床總功率
|
Total motor power
|
35kw
|
|
機床外形尺寸（長X寬X高）
|
Overall dimensions (LxWxH)
|
3200X2650X2950 mm
|
|
機床重量
|
Weight of machine
|
9000kg
|
主要附件主要附件
|
1
|
FANUC OI系列 數控系統
|
|
2
|
密閉式護罩
|
|
3
|
工作燈
|
|
4
|
自動潤滑系統
|
|
5
|
地基螺絲及墊塊
|
|
6
|
隨機技術資料
|
特選附件特選附件
|
1
|
主軸內冷卻裝置
|
|
2
|
自動刀具測量
|
|
3
|
自動工件測量
|
|
4
|
數控轉臺
|
|
5
|
ZF齒輪箱
|
注：XK716可選滾動、滑軌復合導軌，進給速度可達24m/min。
|
