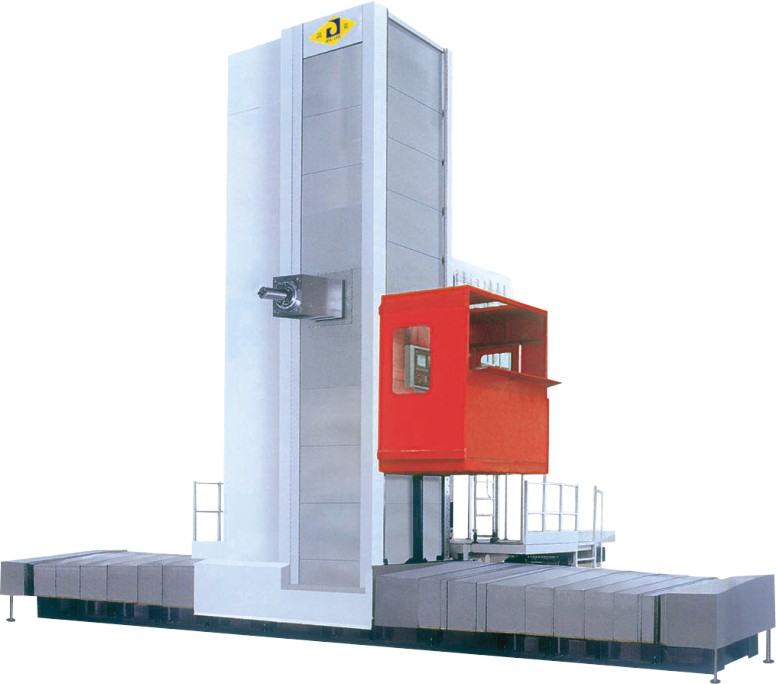

該系列產品廣泛運用于重型機械、工程機械、機車車輛、礦山設備、大型電機、水輪機、汽輪機、船舶、鋼鐵、軍工、核電、大型環保設備等加工工業，提供可靠性高的機械系統與多樣性、容易操作的軟件界面，徹底實現高精度夢想。
1、機床主要鑄件均采用樹脂砂造型，優質米漢那鑄鐵，使整機具有良好的剛性，抗震性和精度保持性。
2、機床的主軸由鏜主軸和銑主軸組成，主軸軸承采用轉速高、剛性好、精度高的進口組軸承。為防止主軸在高速旋轉時軸承升溫過高而影響主軸精度，特采用恒溫油冷卻以降低軸承發熱量，保證了主軸的工作精度。主傳動系統采用伺服電機與機械變速相結合，實現重載無極調速。
3、該機床配有附件如直角銑頭、萬能角銑頭、平旋盤等，以擴大機床的加工范圍。該機床如與回轉工作臺配套使用，一次裝甲可以完成五個面的加工。
4、數控系統采用進口西門子840D全數字控制系統，各數控進給軸均用伺服電機驅動，各坐標軸采用柵尺實現全閉環控制，使機床具有很高的精度及精度保持性。
主要參數（以與客戶簽訂技術文件為主）
|
部位
|
項目 Items
|
單位 Unit
|
TK6916
|
TK6920
|
|
行程
|
X軸行程
|
mm
|
6000
|
8000(10000)
|
|
Y軸行程
|
mm
|
3000
|
4500
|
|
Z軸行程
|
mm
|
800
|
1200
|
|
W軸行程
|
mm
|
800
|
1300
|
|
固定
工作臺
|
固定工作臺尺寸
|
m㎡
|
1800×4500
|
4000×4000
|
|
固定工作臺負荷
|
t/m㎡
|
10
|
70
|
|
主軸
|
鏜軸直徑
|
mm
|
∮160
|
∮200
|
|
鏜軸端面直徑
|
mm
|
∮260
|
∮330
|
|
鏜軸錐孔
|
|
7︰24
|
7︰24
|
|
鏜軸最大扭矩
|
Nm
|
6860
|
|
|
鏜軸最大進給抗力
|
N
|
30000
|
|
|
鏜軸轉速（無極）
|
r/min
|
3.15-1000
|
2.5-800
|
|
鏜軸進給范圍（無極）
|
mm/min
|
0.5-8000
|
1-3000
|
|
鏜軸最大軸向行程
|
mm
|
800
|
1200
|
|
鏜軸快速移動速度
|
mm/min
|
8000
|
3000
|
|
主軸中心到固定工作臺的距離
|
最大
|
mm
|
3610
|
|
|
最小
|
mm
|
610
|
|
|
滑枕
|
端面尺寸（長×高）
|
mm
|
365×455
|
480×550
|
|
進給范圍（無極）
|
mm/min
|
0.5-8000
|
1-4000
|
|
最大軸向行程
|
mm
|
800
|
1300
|
|
快速一定速度
|
mm/min
|
8000
|
4000
|
|
主軸箱
|
最大垂直行程
|
mm
|
3000
|
4500
|
|
進給范圍（無極）
|
mm/min
|
0.5-10000
|
1-4000
|
|
快速移動速度
|
mm/min
|
10000
|
4000
|
|
最大橫向行程
|
mm
|
6000
|
4500
|
|
前立柱
|
進給范圍（無極）
|
mm/min
|
0.5-10000
|
1-4800
|
|
快速移動范圍
|
mm/min
|
10000
|
4800
|
|
電機參數
|
主傳動電機
|
Kw
|
60
|
71
|
|
鏜軸、滑枕進給電機
|
Kw
|
8.7
|
|
|
主軸箱進給電機
|
Kw
|
12.1
|
|
|
滑座進給電機
|
Kw
|
12.1
|
12.1
|
|
主軸箱、滑枕、滑座靜壓電機
|
Kw
|
0.55
|
0.55
|
|
滑枕內抽油電機
|
Kw
|
1.5
|
1.5
|
|
油泵站電機
|
Kw
|
2.2/3/4/5.5
|
2.2/3/4/5.5
|
|
溫控箱壓縮機/吸油機
|
Kw
|
2.58/3
|
2.58/3
|
|
機床總功率
|
Kw
|
133.33
|
153
|
|
外觀尺寸
|
長度×寬度×高度
|
mm
|
10750×6300×7726
|
16500×4820×9020
|
|
機床重量
|
不包括平臺
|
㎏
|
70000
|
120000
|
|
